Theremino Geiger Adapter
Il Theremino Geiger Adapter è in grado di alimentare direttamente un tubo GM con tensione di 400-450 V e collegarlo al sistema Theremino. Sono poi state progettate interfacce che collegano direttamente il Geiger Adapter ad un PC.
RS232 SERIAL INTERFACE
L'interfaccia RS232 connette il Theremino Geiger Adpter ad una porta RS232.Genera un carattere (indefinito) in entrata sulla porta seriale ad ogni impulso del tubo geiger. L’alimentazione del Geiger Adapter è ricavata dai segnali RS232.

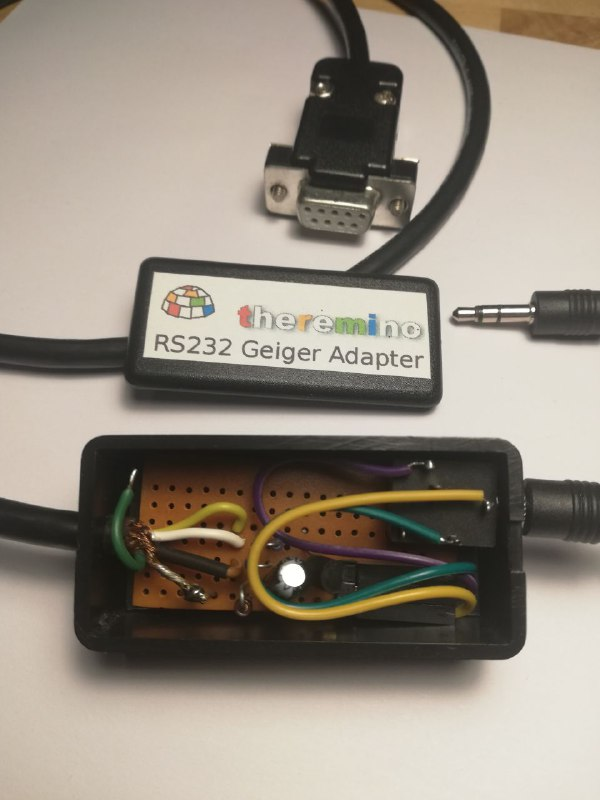

Nella immagine qui sotto un Geiger Adapter con tubo FHZ73 connesso all'interfaccia RS232.
USB SERIAL INTERFACE

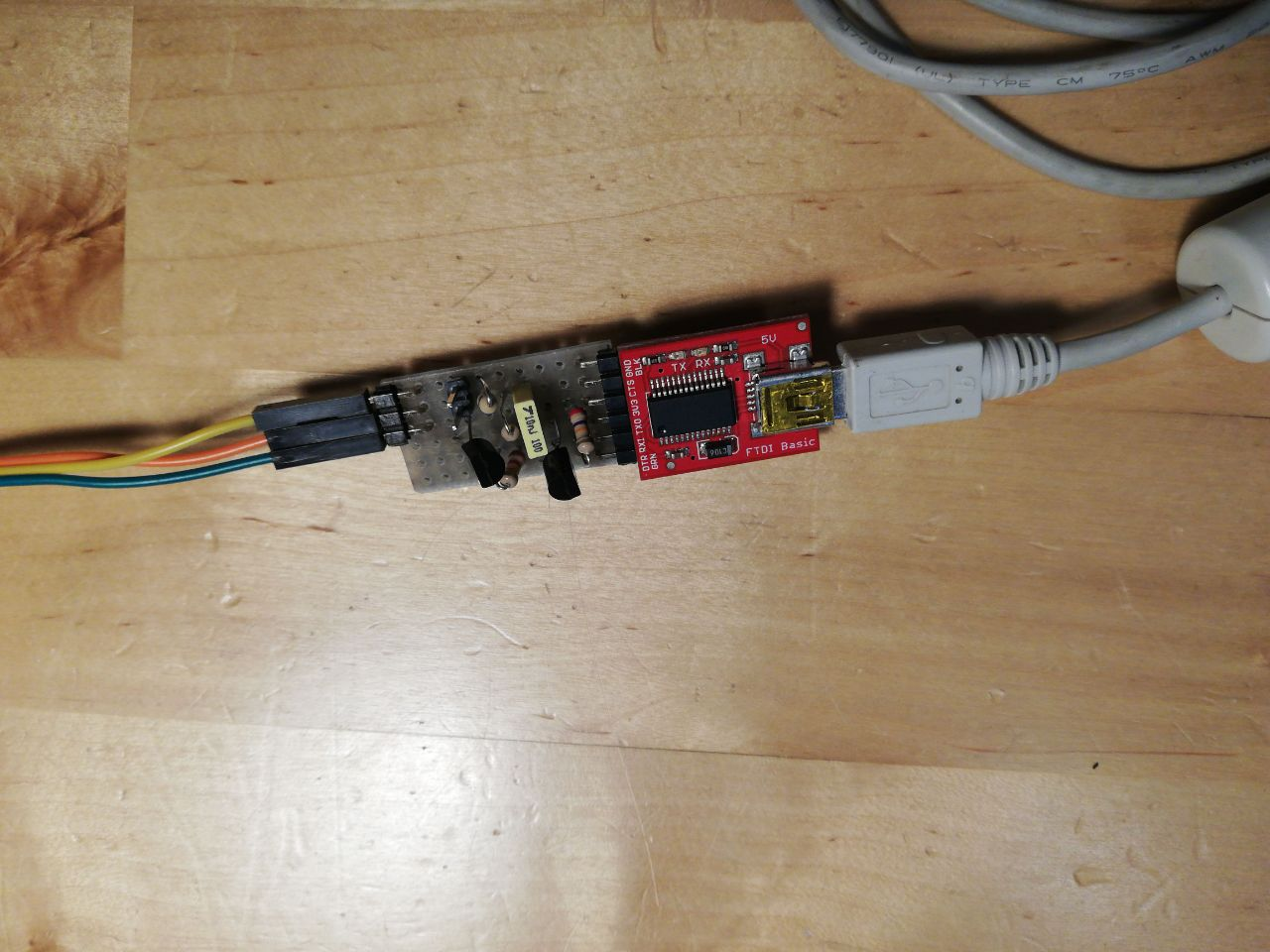

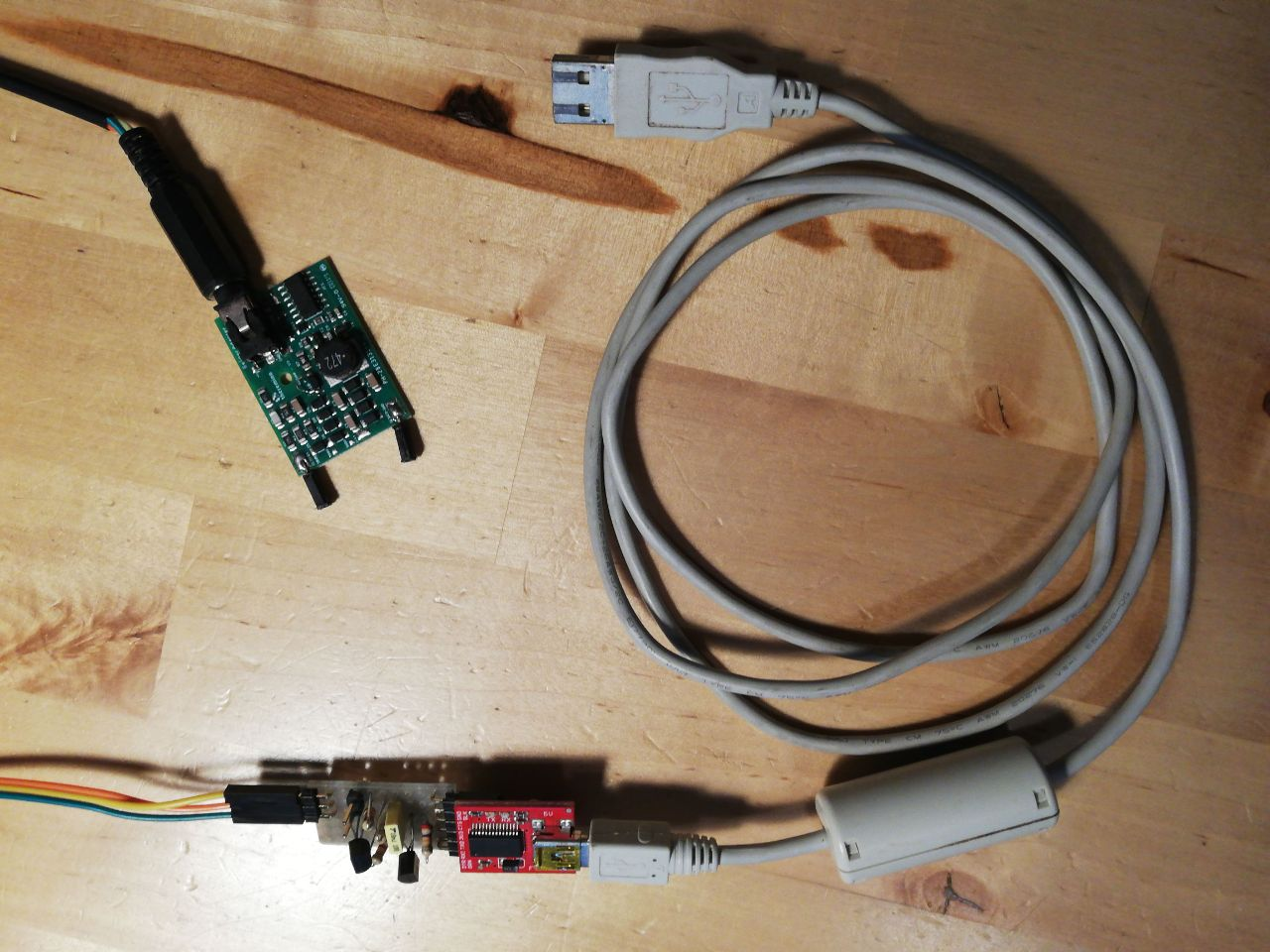

Ho ricavato un adattatore per
generare un impulso 5V (TTL) da inviare ad un convertitore
seriale/USB. Un connettore 6 Pin verso la schedina FTDI Basic di
Sparkfun ( GND-CTS-3V3-TXD-RXD-DTR). Viene generato un carattere
(indefinito) ad ogni impulso ricevuto dal Geiger adapter
Il circuito di interfaccia si alimenta dal convertitore USB e fornisce l’alimentazione al modulo Geiger Adapter . Il circuito prevede anche l’uscita audio per smartphone (jack OMTP).
Il circuito è derivato dal Checker originale Theremino:
Il caratteri inviati possono essere “contati” usando il programma Theremino Bridge (modo RAD)
Ho derivato un programma java JAVAGEIGER che conta la frequenza dei caratteri in un intervallo temporale derivandolo dal programma PMM_SerialCommTerm e sua volta adattato dalla base TermMain javaterm.Main di Tardo Freak (da ElectroYou).
